ГНБ

Или прокладка коммуникаций методом горизонтально направленного бурения. Этот метод незаменим там, где нужно проложить подземные коммуникации под уже возведенным строением. В этом случае традиционный траншейный метод применен быть не может.

Компания «ТД «Роял Груп» выполняет комплекс работ по горизонтально направленному бурению, а именно прокладка труб под различные коммуникации (футляры под кабельные линии, линии связи, газопровод, водопровод и канализацию)

диаметром до 1000 мм и максимальной длиной до 500 метров.

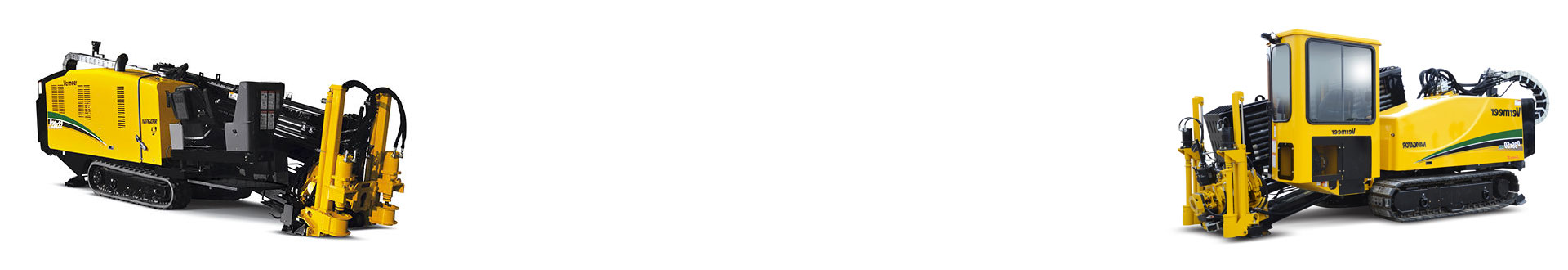

Данные работы проводятся специализированными буровыми установками Vermeer D16x20 Series II и Vermeer D36x50 Series II.

Технология

Существует три основных этапа производственной деятельности, связанные с укладкой труб с помощью ГНБ:

Проведение пилотной скважины – это первый и самый деликатный этап работы. Бурение осуществляется посредством введения ряда штанг в почву, первая из которых подключена к буровой головке, которая управляется по радио волнам или при помощи специального зонда, что позволяет контролировать процесс бурения и обходить стороной обнаруженные заранее подземные препятствия.

Для более точного результата и достижения цели горизонтально-направленного бурения существует широкий спектр инструментов, доступных для всех видов процедур бурения в зависимости от степени точности, необходимости, а также требований клиентов.

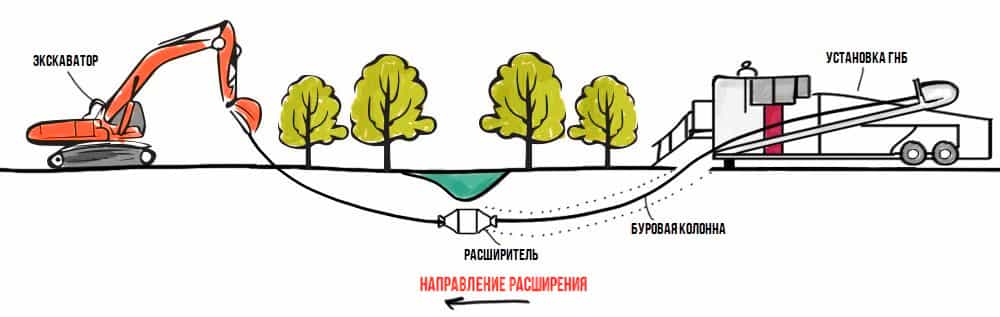

После проведения пилотной скважины, сверло головки заменяется на развертку или расширитель. В зависимости от размера трубы будет проведено несколько предварительных операций по растачиванию, с каждым разом, постепенно увеличивая скважину. Расширение должно быть на 20-30% больше, чем сам трубопровод.

Во время бурения в скважину непрерывно прокачивается бентонитовая смесь, которая помогает поддерживать форму отверстия и уменьшает трение при протягивании бурильных труб.

На другой стороне от ГНБ установки находится трубопровод. К началу трубопровода, за расширитель, закрепляется сначала шарнирное соединение, которое не допускает вращение трубопровода, а затем сам трубопровод за специальное зажимное устройство.

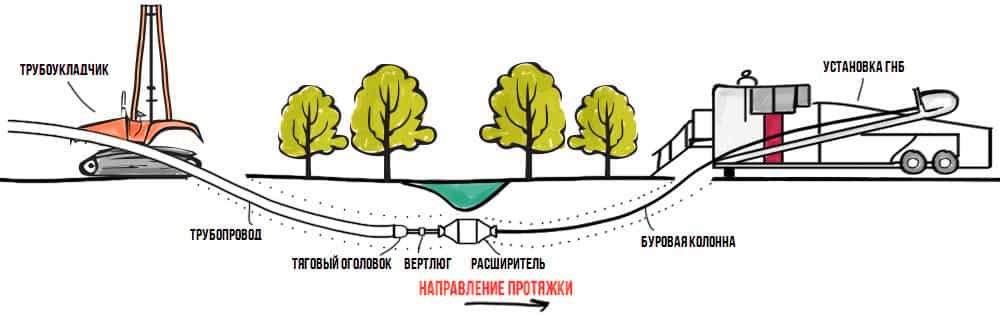

Далее, установка затягивает в скважину трубопровод по разработанному маршруту.

Преимущества метода горизонтально направленного бурения перед траншейной прокладкой коммуникаций:

возможность бурения под лесами, водоемами, оврагами, дорогами и т.д.;

требуется меньшее количество спецтехники рабочей силы для выполнения прокладки коммуникаций;

срок работы сокращается;

риск возникновения аварийных ситуаций значительно снижается;

нет необходимости восстанавливать поврежденную инфраструктуру и вскрытую земную поверхность;

ландшафт сохраняет свой первозданный вид, работы не создают неудобств людям, которые проживают в этом районе.

Мы работаем для вас

Опытные рабочиие

Вы останетесь довольны

Ждем ваших обращений

Перейти

Комплексный подход

Компания ООО "ТД" Роял Груп" — лидер на рынке бестраншейного строительства сетей методами ГНБ, Микротоннелирование, Направленное Шнековое Бурение. “Роял Груп” является компанией с многолетним опытом и современным подходом к работе. Проверенные технологии и собственный крупнейший парк специальной строительной техники (ГНБ, микрощиты, бурошнек, экскаваторы и др.) и автотранспорта позволяет выполнять фактически любые поставленные задачи по бестраншейной и открытой прокладке коммуникаций: горизонтально-направленному бурению (сокращенно ГНБ), направленному шнековому бурению, микротоннелированию, продавливанию гидравлическими домкратами, и другое. Помимо специализированной техники по бестраншейной прокладке мы располагаем традиционной землеройной техникой и всем необходимым вспомогательным оборудованием.

ГНБ - горизонтальное направленное бурение

Бурно развивающаяся в последнее десятилетие бестраншейная прокладка коммуникаций и в частности одна из ее разновидностей направленное горизонтальное бурение (ГНБ) радикальным образом ускорило производство строительных работ по выполнению закрытых переходов как в городских условиях так и на строительстве магистральных линий под естественными препятствиям (реки, озера, овраги и другие).

Основным преимуществом ГНБ перед другими видами строительства является сведение к минимуму негативных влияний строительных работ на условия проживания людей. При этом стоимость выполнения работ по ГНБ как правило ниже стоимости открытой прокладки.

Технологические возможности компании ООО "ТД" Роял Груп" позволяют осуществить:

  • строительство трубопроводов из полиэтилена и стали на расстояние до 1000 мп без выхода на поверхность максимальной глубиной до 25 м;
  • диаметр укладываемых трубопроводов от 25 мм до 1000 мм;
  • территориальное расположение объектов возможно в любой точке Украины.
Горизонтальное бурение (ГНБ) выполняется специализированными бригадами с большим опытом работы в гнб и высокой квалификацией в ГНБ. Наши специалисты регулярно проходят курсы повышения квалификации по технологии "горизонтальное направленное бурение" - ГНБ. Для обеспечения работоспособности имеющегося оборудования ГНБ компания ООО "ТД" Роял Груп" создала крепкую материально техническую базу. На складе предприятия имеются все необходимые запасные части, резервные установки ГНБ, а штат слесарей прошел обучение по ремонту техники ГНБ.

Калибровка скважины

По завершении расширения состояние скважины ГНБ прокола оценивается путем, так называемой калибровки. Калибровка заключается в проталкивании или протягивании расширителя от начала до конца через полностью пробуренную скважину. Диаметр калибровочного расширителя обычно меньше, чем диаметр самого большого расширения, но больше, чем диаметр трубопровода. Как и при пилотном бурении буровой раствор, непрерывно подается по буровой колонне к режущему инструменту, где он смешивается и подхватывает обломки почвы или породы. Буровой раствор способствует удалению шлама, стабилизирует скважину, охлаждает режущий инструмент и смазывает трубную плеть. Отрезки труб доставляются и размещаются рядом с выходным отверстием. Затем секции труб свариваются вместе, и образуют готовую трубную плеть. Стыки просвечиваются и изолируются. После проведения гидравлических испытаний трубную плеть опорожняют и размещают на роликах. Трубчатые ролики и краны или трубоукладчики используются для облегчения процесса протяжки трубы. Ролики и грузоподъемные полотенца, используемые в сочетании с грузоподъемным оборудованием, не только обеспечивают опору для сваренной трубной плети, но также помогают уменьшить трение, действующее на участок трубы о поверхность земли, и уменьшить общее усилие, необходимое для протягивания трубы в скважину. Ролики и грузоподъемные механизмы также помогают направить трубопровод по направлению оси скважины выполняемого ГНБ прокола. После завершения процессов расширения и полной сварки трубной плети, проводится рентгенография сварных швов и может начаться завершающий этап процесса монтажа трубопровода методом прокола. Процесс обратной протяжки состоит в том, чтобы протянуть сваренный трубопровод от точки входа трубы в землю до буровой установки. Прокладка методом ГНБ прокол завершена, когда трубная плеть выходит на поверхность рядом с буровой установкой. Проложенная методом ГНБ прокол труба подвергается последним проверкам и обследованиям. После завершения процесса обратной протяжки буровое оборудование вывозится, а строительная площадка приводится в первоначальное состояние.

Буровые растворы

Без раствора имеющего необходимые свойства, использовать данную технологию было бы невозможно. Поэтому подбор идеального для горизонтально-направленного бурения раствора для конкретных гидрогеологических условий - задача первостепенной важности. Что же такое буровой раствор? Это водный раствор нескольких компонентов. Его основным компонентом является бентонит, представляющий собой порошок из измельчённой монтмориллонитовой глины. Для улучшения несущей способности, вязкости, и других свойств вносятся полимерные и другие добавки. Можно назвать пару веществ, не считая особых добавок, используемых в составе - это полимеры и так называемые бетониты, являющиеся по сути своей высоко гигроскопичной глиной.

Производственно-технические особенности

Возможность прокладывать трубопровод без разработки траншей:
  • в плавунах, скальных породах и прочих сложных геологических условиях;
  • под сельхоз объектами, водоемами, оврагами и другими природными объектами;
  • под автомобильными трассами, железнодорожными путями и взлетно-посадочными полосами, рабочими и нерабочими;
  • при большой плотности строений в городах, в том числе крупных: под автодорогами, скверами, а также трамвайными путями;
  • на охраняемых зонах, участках, где располагается трубопроводный транспорт, кабельные подземные коммуникации, коллектора, зоны метро, ЛЭП и т.п.;
  • на территории, где расположено промышленные предприятия с непрерывным производственным циклом.
Данная технология имеет множество преимуществ:
  • Не требует вскрытия дорог и остановки железнодорожного и автомобильного транспорта, что значительно сокращает время строительства;
  • Используется минимальное количество единиц техники и людей;
  • Поскольку не производится открытая прокладка вероятность возникновения аварийной ситуации как в ходе строительства, так и при дальнейшей эксплуатации трубопровода или кабельной трассы сводится к минимуму;
  • Благодаря полной энергетической автономности бурового комплекса, никакие дополнительные источники питания не нужны;
  • Обход препятствий - благодаря гибкости штанг;
  • Отсутствие необходимости понижать уровень грунтовых вод.

Финансово-экономический аспект бурения

Из выявленных ранее преимуществ технологии следуют следующие выводы:
  • Общие затраты на прокладку трубопровода уменьшатся, благодаря более быстрому выполнению строительства, сокращению объема земляных работ, а также минимальному количеству единиц привлеченных работников и техники;
  • Энергетическая автономность оборудования исключает затраты времени и средств на подключение и оплату внешних энергоресурсов;
  • В  городских условиях уменьшаются или полностью исключаются  затраты на восстановление дорог, восстановление благоустройства парков и пр.
  • Использование высокопроизводительного оборудования и растворов позволяет сократить расходы на ремонт и эксплуатацию трубопроводов.

Социально-экономический аспект

Отсутствие значимого влияния на экологию и население:
  • Отсутствие негативного влияния на окружающую среду;
  • Отсутствие ущерба сельскому хозяйству;
  • Сводит к минимуму неудобства для людей в зоне производства строительства.
