Проект наружных сетей водопровода и канализации

Одесса, Приморский район, ул. Разумовская

Срок выполнения монтажа: 27 рабочих дней

Расположение объекта: г. Одесса, ул. Разумовская, 60

Направление: Водопровод и канализация

На базе проекта: Строительства одноэтажного здания заведения ресторанного питания “МакДональдс”

Выполняется прокладка сетей водопровода на основании разработанного проекта. При проектировании учитывается источник водоснабжения, количество точек, в которые нужно подвести воду, а также бюджет на закладку системы.

Водопровод

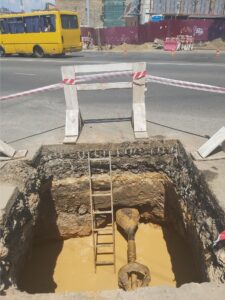

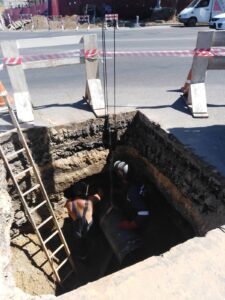

Присоединение выполняется в существующем колодце. В месте присоединения предполагается шаровой кран Ду32. Сети хозяйственно-питьевого водопровода выполнить из водопроводных труб напорных полиэтиленовых ∅40х2.4 в футлярах ∅63х3.8 мм ПЭ-100 SDR 17 (1,0 МПа). Основой под трубопроводы служит слой песка 100 мм. На вводе водопровода в здание предусматриваются колодец ∅1500мм с запорной арматурой. Колодец перекрывается чугунным люком с противовзломным устройством ∅700 мм типа "Л".

Канализация

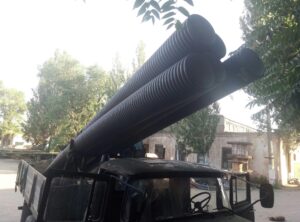

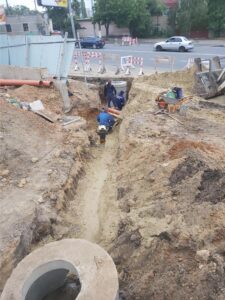

Сети самотечной хозяйственно-бытовой канализации выполнены из безнапорных полипропиленовых труб Dy160 ÷ 250 мм SN8. Дождевые стоки с площадки строительства отводятся в смешанную проектируемую канализацию ∅250 и направляются в городской коллектор Ду1200. Сети самотечной ливневой канализации выполнены из безнапорных полипропиленовых труб Dy100 ÷ 200 мм SN8. По рекомендации геологов, сети водопровода и канализации, проходящих близко к строения прокладываются в железобетонных лотках и футлярах. Лотки и футляры выполняются с диспетчеризацией на наличие протекания жидкости, с выводом сигнала на центральный пульт управления. Основой под трубы, лотки и колодцы служит слой песка 150 мм. Обратная засыпка труб выполняется песком слоем 200мм (защитный слой) с послойным трамбованием. Предусмотреть уплотнения грунта основания на глубину 0,3 м до плотности сухого грунта не менее 1,65 тс / м на нижней границе уплотненного слоя.

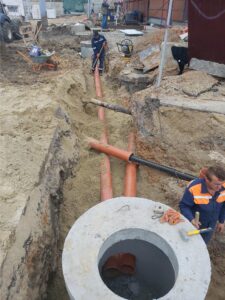

На сетях хозяйственно-бытовой и дождевой канализации монтировать смотровые колодцы, круглые в плане из сборного ж / бетона ∅1000 мм. Предусмотреть гидроизоляцию канализационных колодцев по наружным поверхностям. Колодцы перекрываются металлическими люками с противовзломным устройством ∅700 мм. Пересечение дороги канализацией производить в защитном стальном футляре ∅426х6.0 с усилением изоляции.
