Новая подстанция ЗТП 10 / 0,4 кВ

Одесса, Люстдорфская дорога 100

Производились работы по проектированию и монтажу 2-х этажного ТП с 4-мя силовыми трансформаторами, для внешнего электроснабжения жилого комплекса, состоящего из ряда многоэтажных жилых домов. Потребление которых составляет:

  • Жилой дом «Байконур» – 271кВт
  • жилой дом «Сидней» – 267кВт
  • жилой дом «Будапешт» – 208кВт
  • жилой дом «Дакар» – 271кВт
  • жилой дом «Денвер» – 278кВт
  • жилой дом «Рио» – 238кВт

Срок выполнения монтажа: 25 рабочих дней

Напряжение питающей сети: 10 / 0,4 кВ

Допустимая потребляемая мощность: 1533 кВт

Расположение объекта: г. Одесса, Люстдорфская дорога 100

Проектируемая ЗТП комплектуется четырьмя трансформаторами мощностью 630 кВА. Для установки принимаются силовые масляные трансформаторы типа ТМГ-630/10 / 0,4 с соединением обмоток «треугольник» - «звезда с нулем". Выбор силовых трансформаторов марки ТМГ обусловлен лучшими эксплуатационными характеристиками и меньшим объемом масла в баках трансформатора.

Полный перечень работ на этапе проектирования составлял:
  • строительство новой, двухэтажной, чотирьохтрансформаторнои ЗТП 10 / 0,4 кВ;
  • реконструкция РУ-10кВ ТП 6105 с установкой линейной ячейки 10 кВ для присоединения КЛ-10кВ проектируемого в сторону ТП 6255;
  • прокладка КЛ-10кВ от РУ-10кВ ТП 6105 до ТП 6255 реконструкция РУ-10кВ ТП 6255 с организацией 2СШ для возможности присоединения КЛ-10кВ проектируемого в сторону новой ЗТП;
  • прокладка 2-х КЛ-10кВ от РУ-10кВ ТП 6255 до новой ЗТП
  • прокладка 2-х КЛ-0,4 кВ от разных секций РУ-0,4 кВ проектируемой ЗТП.

Трансформаторная подстанция ЗТП 10 / 0,4 кВ

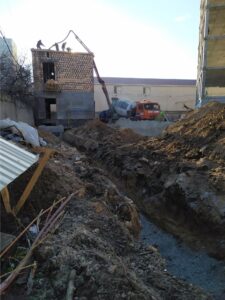

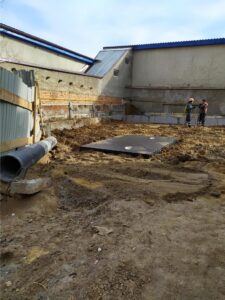

Новая трансформаторная подстанции СТП 10 / 0,4 кВ - каменная, отдельно-стоящая, двухэтажная. Устанавливаются на территории застройки жилого дома по ул. Люстдорфская дорога, 100-3, внутри дворовой территории. Здание запроектировано с кирпичными стенами и монолитной железобетонной крышей. Крыша - плоская монолитная плита покрытия с двойной гидроизоляцией и уклоном для стока воды. Стены выполняются из кирпича с оштукатуриванием.

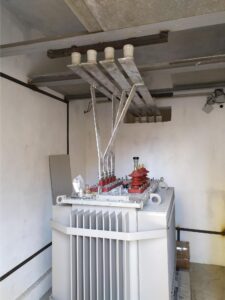

Новая ЗТП комплектуется четырьмя трансформаторами мощностью 630 кВА. Для установки принимаются силовые масляные трансформаторы типа ТМГ-630/10 / 0,4 с соединением обмоток «треугольник» - «звезда с нулем". Выбор силовых трансформаторов марки ТМГ обусловлен лучшими эксплуатационными характеристиками и меньшим объемом масла в баках трансформатора.

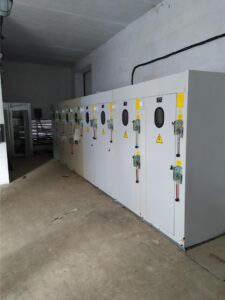

В РУ-10кВ проектируемой ЗТП принята одинарная система сборных шин, c секционированием на стороне 10 кВ, к которой присоединены силовые трансформаторы. В РУ-10кВ проектируемой ЗТП устанавливаются ячейки с выключателем нагрузки на присоединение вступительных кабельных линий и ячейки с выключателем нагрузки на присоединение силовых трансформаторов. Для установки приняты камеры типа КСО-393 В проектируемой ЗТП в РУ-0,4 кВ, принятая четырех-секционная система сборных шин с секционированием 1Т - 2Т и 3Т - 4Т.

Питание секций шин осуществляется от силовых трансформаторов, подключенных к щиту 0,4 кВ через автоматические выключатели в секционных ячейках устанавливается АВР.

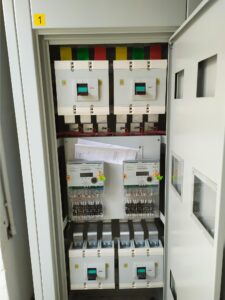

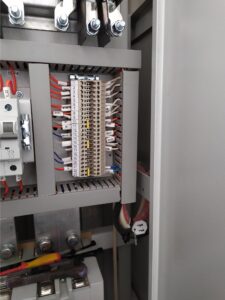

На стороне НН, во вступительных и секционных ячейках 0,4 кВ устанавливаются автоматические выключатели с тепловым расцепителем. Питание щита собственных нужд предусматривается от автоматического выключателя, устанавливаемого во вступительных панелях щита 0,4 кВ. В РУ-0,4 кВ предусматриваются к установке следующие измерительные приборы:

  1. Вольтметры на секциях шин 0,4 кВ
  2. Амперметры во вступительных панелях
  3. Электронные счетчики электроэнергии трансформаторного включения MTX 3G20.DD.3М1-YD04, 3х220 / 380 В, 3х5 (10) А во вступительных панелях.

Питание проектируемой ЗТП осуществляется бронированными кабелями. К шине подстанции присоединить броню питающих кабелей 10кВ.

Схема питания сети 10 / 0,4 кВ

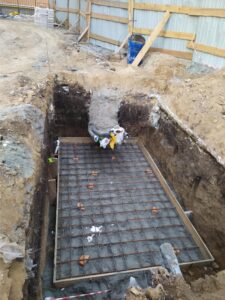

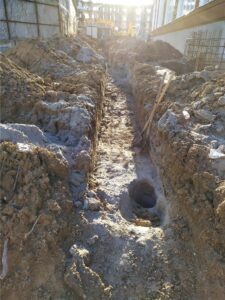

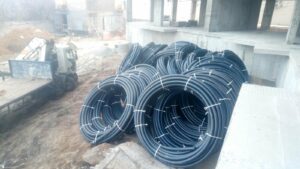

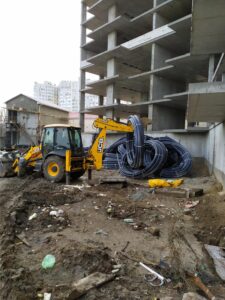

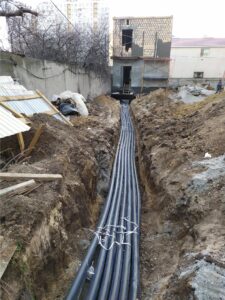

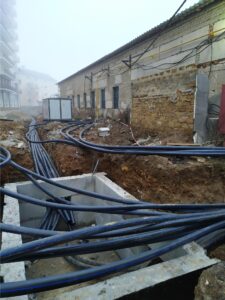

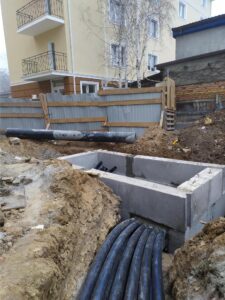

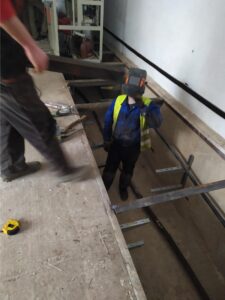

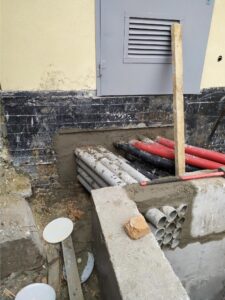

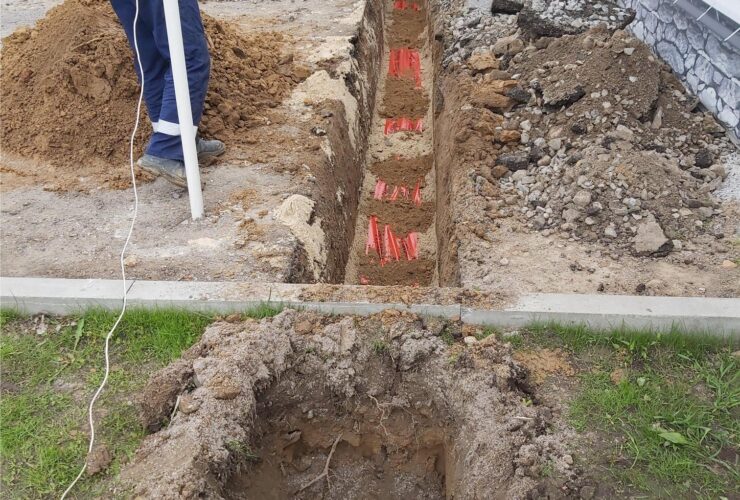

Проектируемая ЗТП питается по радиальной схеме от ЗТП 6255. Проектом предусматривается прокладка двух взаиморезервируемыми кабельных линий КЛ-10кВ, марки ЦАСБл-10 3х240 от линейных ячеек в РУ-10кВ СТП-6255. Проектируемая КЛ-10кВ прокладывается по внутридворовой территории застройки жилых домов по ул. Люстдорфская, 100-3. Для прокладки проектируемой КЛ-10кВ предполагается строительство трубной кабельной канализации с устройством кабельных колодцев на поворотах трассы КЛ-10кВ. РУ-10кВ проектируемой ЗТП располагается на втором этаже, для прокладки к ячейкам 10кВ, на втором этаже организовано кабельное подполье. К шине подстанции присоединить броню питают кабелей 6кВ. От проектируемой ЗТП прокладывается питают КЛ-0,4 кВ до ВРУ-0,4 кВ проектируемых жилых домов. Проектируемая кабельная линия 0,4 кВ прокладываются в земле в траншее. По зеленой зоне кабель прокладывается открытым способом в траншеи, в местах пересечения с подземными коммуникациями, кабель прокладывается в полиэтиленовой трубе ПЭ-80. Перед прокладкой кабелей в земле необходимо сделать подсыпку на дно траншеи слоя песка 10см, а сверху проложенных кабелей засыпку слоем песка 20см, обратная засыпка траншеи выполнять мелкой землей, не содержащей камней, строительного мусора и шлака. От ЗТП 6105 в ЗТП 6255 кабель прокладывается по ул. 13-готрамвая проезд, поворачивает на ул. Люстдорфская, и по ул. Люстдорфская прокладывается к ТП 6255. Монтажные работы вести в строгом соответствии с ПУЭ, СНиП 3.05.06-85, ПБЕЕ, с соблюдением мер по охране труда и технике безопасности, согласно СНиП III-4-80
